01 目標圖片1.1 圖片組成

卓老師好，根據前面的驗證，電磁鐵的特性不適用于隔空吸附，也就是之前的KT板背面貼鐵片的方案不可取亞克力板圖案，同時不同材質的鐵片被吸附的吸力也不盡相同，通過多種鐵片的測試，我們選取了直徑80mm，厚度1mm的鐵片來配合電磁鐵抓取搬運，也測試過更大直徑的鐵片，但其本身的重量也就更大了，需要保證吸附后不在行進中抖掉，所以采用了如下方案來進行平衡。

正式比賽中的圖片需要滿足被電磁鐵吸附并搬運的目的，所以圖片塊由下圖所示的三部分組成：

▲ 圖1 目標圖片組成

說明：需要有一個和圖片尺寸一樣的亞克力板來方便粘貼圖片，亞克力板帶背膠，撕掉背膠即可對準圖片進行粘貼亞克力板圖案，粘貼好后，再將鐵片放進提前挖好的亞克力板圓形孔中，并且用用雙面膠將圓形鐵片與圖片進行直接粘貼，最后再用透明膠對鐵片進行加固粘貼即可。

1.2 相關參數

下面對圖片塊進行詳細描述。

1.2.1 相關材料參數1.3 安裝步驟

▲ 圖1.3.1 撕掉亞克力板雙面膠

▲ 圖1.3.2 鐵片粘上雙面膠

▲ 圖1.3.3 鐵片與亞克力板粘貼

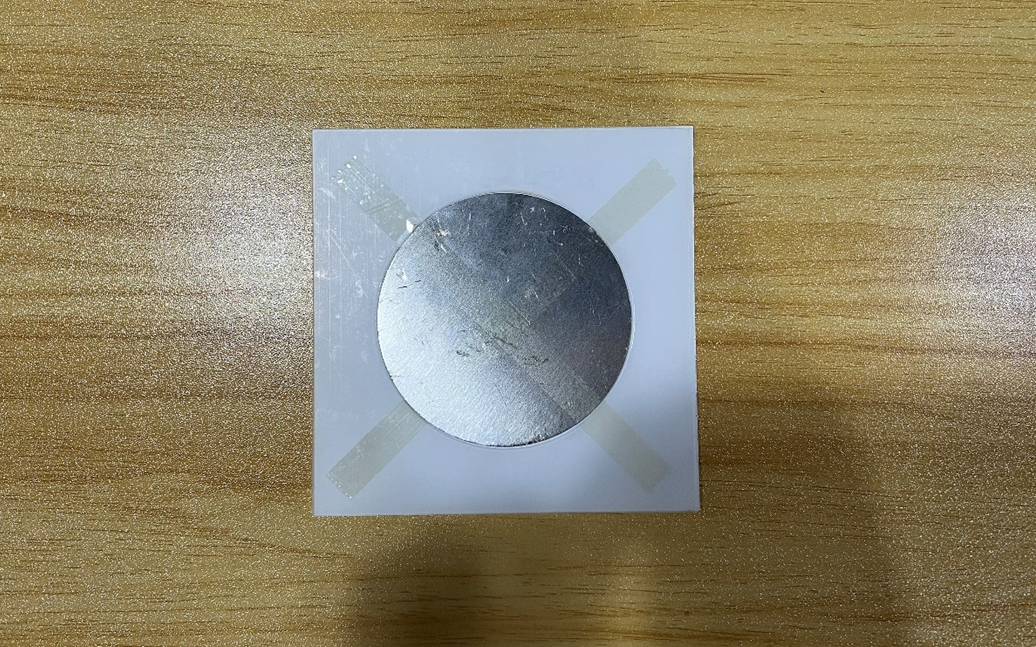

▲ 圖1.3.4 制作好的目標圖片版1.4 實驗驗證

為方便卓老師驗證，我們制作了一套臨時用于驗證電磁鐵吸附的實驗臺，將寄送給卓老師用于驗證，如下圖所示：

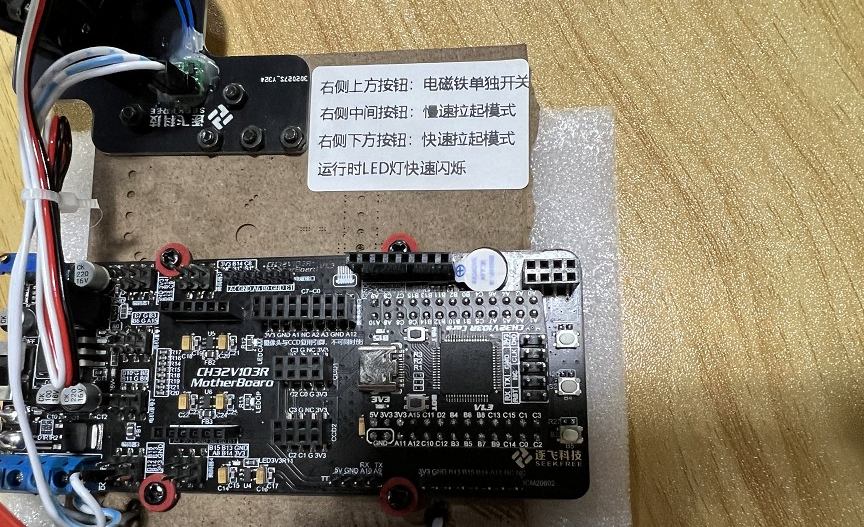

▲ 圖1.4.1 實驗驗證平臺

測試視頻我稍后通過微信發送給卓老師。
